鍋爐取樣冷卻器
一、產品概述
鍋爐取樣冷卻器用于電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房爐水、汽水取樣冷卻化驗，品種系列有：蒸汽取樣冷卻器、爐水取樣冷卻器、給水取樣冷卻器、疏水取樣冷卻器、凝結水取樣冷卻器。鍋爐及熱力系統中的水、蒸汽大都溫度較高，而高溫不便于取樣、不便于測定。取樣冷卻器可以將爐水冷卻到（30-40度）、將蒸汽冷卻成水并冷卻到（30-40度），便于操作人員安全取樣及達到冷卻介質溫度降到30-40度以下滿足電力行業DL/T457—91的標準，達到取樣化驗要求。
二、技術要求
1、冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。
2、 冷卻管均采用不銹鋼管，不能用碳鋼管或銅管，以免樣品被冷卻管的金屬腐蝕產物污染。
3、冷卻管可設計為單盤管或雙盤管（按介質參數及安裝空間設計）。
4、適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。根據樣品采集點的分部及集中，設計單臺取樣冷卻器和組合式取樣冷卻器便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。
5、取樣點分布位置
項目 | 取樣點名稱 | 取樣點位置 |
給水 | 除氧器給水管道 | 每根給水箱出口管 |
給水 | 省煤器進口給水 | 省煤器進口 |
爐水 | 分段蒸發鍋爐爐水 | 按鍋爐參數要求 |
飽和蒸汽 | 分段蒸發鍋爐飽和蒸汽 | 按鍋爐參數要求 |
再熱器 | 高低溫再熱蒸汽 | 按鍋爐參數要求 |
過熱器 | 過熱蒸汽、減溫器蒸汽 | 按鍋爐參數要求 |
凝結水 | 分段蒸發鍋爐凝結水 | 凝結水出口 |
疏水 | 加熱器疏水 | 加熱器疏水出口 |
疏水 | 疏水箱疏水 | 疏水箱疏水出口 |
疏水 | 暖風器疏水 | 暖風器疏水出口 |
生產回水 | 回水箱回水 | 每根回水管及出口 |
減溫水 | 自制冷凝水 | 自制冷凝水管 |
三、產品訂貨須知
1、提供取樣介質溫度、壓力、蒸汽、水、汽水混合物
2、冷卻介質溫度、壓力
3、對材質的要求（正常時冷卻管為不銹鋼，外殼體為碳鋼）
4、連接方式及是否需要組合式
5、各進出口連接方式（法蘭、焊接等）。
四、產品規格型號
規格型號 | 不銹鋼盤管內壓力MPa | 適應溫度℃ | 冷卻面積m2 | 冷卻水參數 |
QYL-108/0.22 | ﹤10.5 | 100≈580 | 0.22 | 水溫＜32℃ |
QYL-133/0.26 | ﹤10.5 | 100≈580 | 0.26 | 水溫＜32℃ |
QYL-159/0.32 | ﹤10.5 | 100≈580 | 0.32 | 水溫＜32℃ |
QYL-219/0.38 | ﹤10.5 | 100≈580 | 0.38 | 水溫＜32℃ |
QYL-254/0.45 | ﹤10.5 | 100≈580 | 0.45 | 水溫＜32℃ |
QYL-273/0.54 | ﹤10.5 | 100≈580 | 0.54 | 水溫＜32℃ |
QYL-290/0.66 | ﹤10.5 | 100≈580 | 0.66 | 水溫＜32℃ |
QYL-273/0.69 | ﹤10.5 | 100≈580 | 0.69 | 水溫＜32℃ |
QYL-290/0.72 | ﹤10.5 | 100≈580 | 0.72 | 水溫＜32℃ |

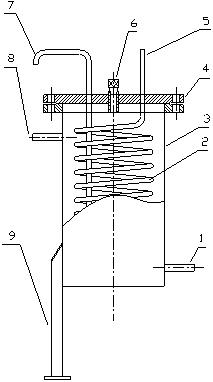

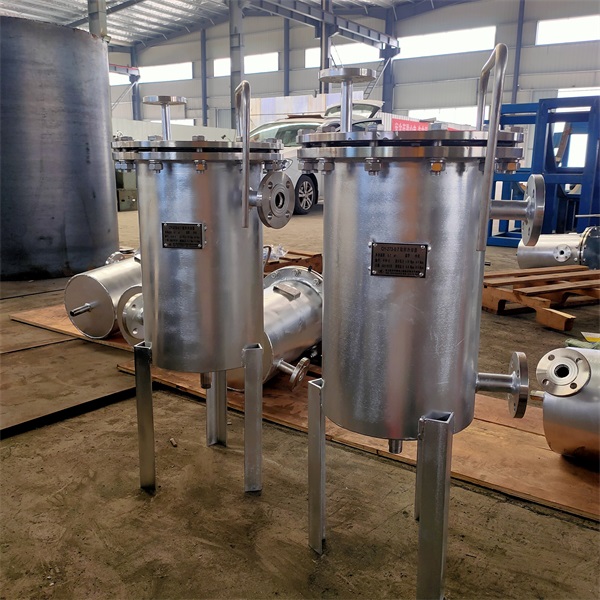

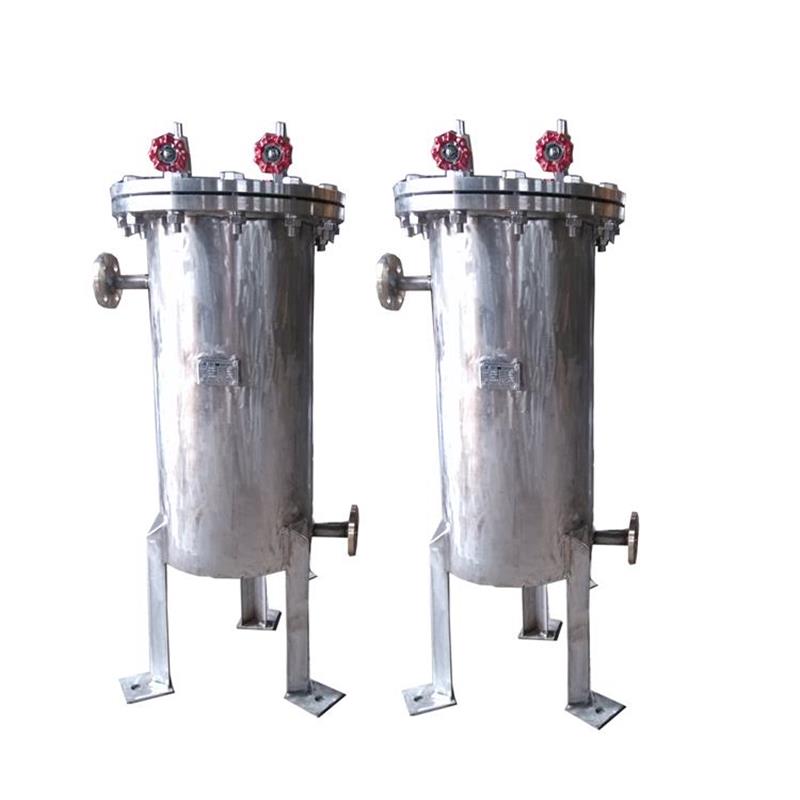

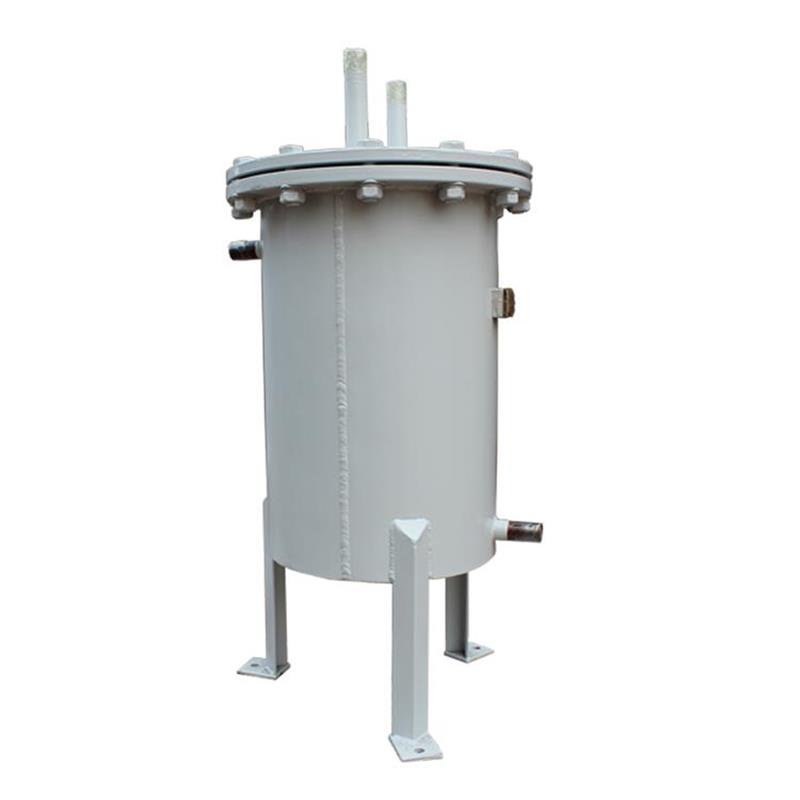

五、爐水、汽水取樣冷卻器產品圖片
1、冷卻水進水口
2、冷卻管
3、外殼體
4、本體法蘭
5、冷卻介質進口
6、放氣孔
7、冷卻介質取樣口
8、冷卻水出水口
9、安裝支腿
